쿠버네티스의 동작 흐름

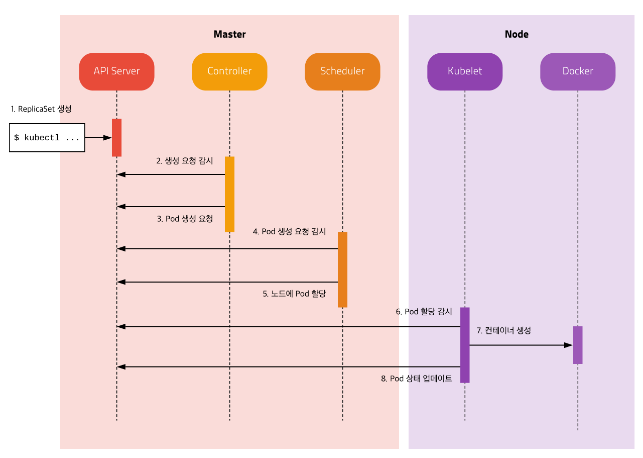

쿠버네티스에서는 새로운 Pod를 만들기 위해 아래와 같은 흐름으로 진행됨

출처:  https://subicura.com/2019/05/19/kubernetes-basic-1.html

흐름을 보면 각 모듈은 서로 통신하지 않고 오직 API Server와 통신한다.
API Server를 통해 ectd에 저장된 상태를 체크하고 현재 상태와 원하는 상태가 다르면 필요한 작업을 수행한다.

1. Master Node 의 API Server에 Pod 생성을 요청
2. API Server는 etcd에 새로운 상태를 저장
3. Controller에게 API Server가 etcd의 상태 변경을 확인하여, 새로운 Pod 생성 요청
4. Controller는 새로운 Pod 생성을 API Server에 전달하고 이를 전달 받은 API Server는 etcd에 저장
5. Scheduler는 API Server에 의해 Pod가 확인되면, 조건에 맞는 Worker Node를 찾아 해당 Pod를 할당하기 위해
   API Server는 etcd에 업데이트
6. 모든 Worker Node의 kubelet은 자신의 Node에 할당되었지만, 생성되지 않은 Pod가 있는지 체크하고 있다면
   Pod를 생성
7. 해당 Worker Node의 kubelet은 Pod의 상태를 주기적으로 API Server에 전달
